Los sistemas de control redundantes modulares E43 2oo2 se utilizan para aplicaciones de alta disponibilidad y confiabilidad. Ambos solenoides se activan al mismo tiempo para aumentar las medidas de redundancia. Compatible con todos los solenoides para áreas peligrosas.

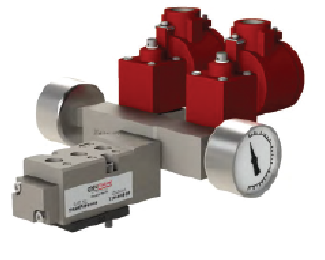

El producto real puede diferir de la imagen superior. Los detalles del producto deben verificarse antes de la compra.

El sistema de control modular redundante (MRCS) de Pneumatrol se opera a través de una válvula operada por piloto de 3/2 de montaje remoto de 1/2 ″ con un conjunto de módulo de solenoide redundante, capaz de proporcionar un alto flujo y control. capacidades de bajo consumo
El sistema de control modular redundante 2oo2 se utiliza para alta disponibilidad y disponibilidad. aplicaciones de confiabilidad
Ambos solenoides se energizan al mismo tiempo; si se pierde la señal en uno de los dos solenoides, la válvula de control principal/actuador permanecerá en su posición operativa
Ambos solenoides deben debe desactivarse para devolver la válvula de control principal/actuador a su posición de no funcionamiento
El módulo de solenoides redundantes se puede instalar en cualquiera de las válvulas de control de resorte de solenoide estándar de 3/2 o 5/2 de Pneumatrol. que utilizan la interfaz de solenoide CNOMO

CARACTERÍSTICAS

Conexión de aire de pilotaje interna o externa
Función de doble solenoide/retorno por resorte
Polvo de escape del piloto tapa instalada de serie
Interfaz CNOMO intercambiable
Gama completa de dispositivos peligrosos y peligrosos. solenoides de área segura
ATEX, IECEx, GOST CU TR y NEPSI están disponibles
Material del cuerpo disponible en aluminio (estándar) y aluminio (estándar). Acero inoxidable 316
Baja temperatura y resistencia al desgaste. Los sellos de alta temperatura están disponibles a pedido
Puertos de indicación (estándar) con tapones y tapas. manómetros disponibles como opción, también compatibles con presostatos

ESPECIFICACIONES DEL MATERIAL

	ESTÁNDAR	Cuerpo de acero inoxidable
y tapas finales	Aluminio anodizado negro (Dural)	Acero inoxidable 316
Carrete	Anodizado duro Aluminio impregnado con PTFE	Acero inoxidable 303
Espaciadores	Acetal relleno de vidrio	Acetal relleno de vidrio	Acetal relleno de vidrio	td>
Sellos	Nitrilo (sellos alternativos disponibles)	Nitrilo (sellos alternativos disponibles)
Resorte	Cable de música	Cable de música
Manómetro	Acero dulce (0- 10 Bar) 50mm de diámetro	Acero Inoxidable 304 (0-10 Bar) 50mm de diámetro

ESPECIFICACIONES DE LA VÁLVULA

Caudal (a 6 bar con caída de presión de 1 bar)

	ESTÁNDAR
Tamaño de conexión del puerto	1/2″ BSP
Presión de trabajo Versión de piloto interno	3 a 10 bar
Presión de trabajo Versión piloto externo	3 a 10 bar
Presión mínima de pilotaje externo	3 bar
Factor Cv	3,5
3534 l/min
Temperatura ambiente máxima	+ 80°C
Temperatura mínima de trabajo	-20°C

cargando...

Sistema de control redundante modular E43 2oo2

Descripción general del producto

El sistema de control redundante modular ROSS Pneumatrol E43 2oo2 está diseñado para proporcionar mayor fiabilidad y disponibilidad en instalaciones críticas de control neumático.

Gracias a su arquitectura redundante de dos de dos (2oo2), el sistema está diseñado para aplicaciones que requieren un control fiable de válvulas y actuadores de proceso. Su diseño modular permite una integración flexible en sistemas de automatización existentes y nuevos, a la vez que optimiza el mantenimiento y la eficiencia operativa.

Fabricante: ROSS Pneumatrol
Tipo de producto: Sistema de control redundante modular
Arquitectura de votación: 2oo2 (Dos de dos)
Plataforma de válvulas: Serie E43
Aplicación: Sistemas de alta disponibilidad y fiabilidad

¿Qué es una arquitectura 2oo2?

Un sistema de votación de dos de dos (2oo2) requiere que ambos canales de control estén de acuerdo antes de que se inicie una acción de control.

Esta arquitectura se utiliza comúnmente donde:

Se requiere una alta disponibilidad del sistema.
La continuidad operativa es fundamental.
Una mayor fiabilidad es esencial.
El control redundante mejora la resiliencia del sistema.
Se debe mantener la activación crítica de la válvula.

El resultado es una solución robusta y fiable para aplicaciones exigentes en la industria de procesos.

Características principales

Arquitectura de control redundante 2oo2
Basada en la plataforma de válvulas E43 de eficacia probada.
Sistema de control neumático de alta disponibilidad
Mayor fiabilidad operativa
Construcción de sistemas modulares
Adecuado para la automatización de válvulas críticas para la seguridad.
Diseñado para funcionamiento continuo del proceso.
Mantenimiento y servicio simplificados
Construcción industrial robusta

Aplicaciones

El sistema de control redundante modular E43 2oo2 es adecuado para:

Sistemas de válvulas de parada de emergencia
válvulas de aislamiento de proceso
Sistemas Instrumentados de Seguridad (SIS)
Control crítico del actuador
Sistemas de automatización de procesos
Instalaciones de petróleo y gas
Plantas químicas y petroquímicas
Generación de energía e infraestructura de servicios públicos
Instalaciones de procesos industriales

Beneficios del producto

Operación de alta disponibilidad

La arquitectura redundante ayuda a maximizar el tiempo de actividad operativa, lo que hace que el sistema sea ideal para aplicaciones en las que las interrupciones del proceso son costosas o indeseables.

Mayor fiabilidad

El control de doble canal mejora la resistencia y ayuda a mantener un funcionamiento fiable de las válvulas en instalaciones críticas.

Diseño modular

La configuración modular simplifica la sustitución, el mantenimiento y las futuras actualizaciones, al tiempo que favorece la estandarización de todos los activos de la planta.

Mejora de la continuidad del proceso

Diseñado para aplicaciones exigentes, el sistema E43 2oo2 ayuda a reducir el riesgo de interrupciones operativas causadas por fallos en componentes individuales.

Adecuado para el control crítico de válvulas.

El sistema es especialmente adecuado para aplicaciones de automatización de válvulas críticas para la seguridad y de alta disponibilidad, donde un rendimiento fiable es esencial.

Aplicaciones típicas de procesos

El sistema E43 2oo2 se puede implementar dentro de:

Sistemas de parada de emergencia (ESD)
funciones de seguridad de procesos
Conjuntos de válvulas de aislamiento automatizadas
Sistemas de control de oleoductos
Unidades de proceso de refinería
Instalaciones de producción química
Sistemas de distribución de servicios públicos
Infraestructura energética crítica

Sectores a los que prestamos servicio

Petróleo y gas
Procesamiento petroquímico
Fabricación de productos químicos
Energía y servicios públicos
Generación de energía
Producción de hidrógeno
Industria de procesos
Automatización industrial

¿Por qué elegir ROSS Pneumatrol?

ROSS Pneumatrol cuenta con décadas de experiencia en el suministro de soluciones de control neumático para automatización de procesos, aplicaciones en áreas peligrosas y sistemas críticos para la seguridad. Nuestros sistemas de control redundantes están diseñados para ayudar a los clientes a lograr mayor fiabilidad, mayor disponibilidad y un funcionamiento fiable a largo plazo.

Como fabricante británico de tecnologías neumáticas de ingeniería, ROSS Pneumatrol ofrece a los operadores de todo el mundo soluciones probadas de automatización de válvulas y seguridad de procesos.

Notas importantes

La arquitectura del sistema debe seleccionarse de acuerdo con los objetivos operativos y los requisitos del proceso.
La idoneidad debe verificarse como parte de la estrategia general de seguridad del proceso y evaluación de riesgos.
La instalación y el mantenimiento deben realizarse de acuerdo con las prácticas de ingeniería de la planta y las normas industriales aplicables.
El rendimiento final del sistema depende del diseño general del mismo, incluidos los actuadores, los controles y los sistemas de seguridad asociados.
